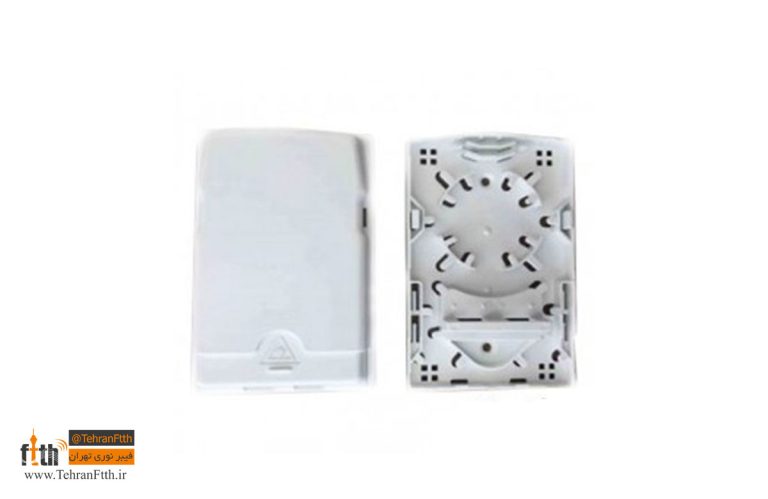

باکس OTO فیبر نوری ۴ کور سیمپلکس

باکس OTO فیبر نوری ۴ کور سیمپلکس (Optical Telecommunications Outlet) یک پریز دیواری چندمنظوره برای نقطه انتهایی شبکه FTTH است. این باکس زمانی به کار می‌رود که به بیش از ۱ یا ۲ رشته فیبر در مقصد نیاز باشد؛ مانند دفاتر اداری، ویلاها، یا واحدهایی که سرویس‌های همزمان (اینترنت پرسرعت FTTH، خطوط تلفن SIP/VoIP، سیستم IPTV یا اتصال مستقیم به سوئیچ شبکه) دریافت می‌کنند.

مشخصات فنی و ساختار داخلی

• ظرفیت پورت‌ها: دارای ۴ جایگاه استاندارد برای آداپتورهای SC Simplex (با قابلیت ارتقا تا ۸ کور در صورت استفاده از آداپتورهای LC Duplex).

• نوع آداپتور سازگار: عموماً با آداپتورهای زاویه‌دار SC/APC (سبز رنگ) جهت جلوگیری از افت بازتابی سیگنال و آداپتورهای دارای درپوش محافظ فنری (Laser Shutter) تجهیز می‌شود.

• کاست فیوژن یکپارچه (Splice Tray):

  • محفظه داخلی مجهز به شیارهای نگهداری ۴ عدد کریمپ حرارتی فیوژن اسپلایس (۴۰ الی ۶۰ میلی‌متری).

  • ریل‌ها و پایه‌های مدور برای نگهداری تارهای اضافی و حفظ حداقل شعاع خمش مجاز (R20 تا R30 میلی‌متر).

• درگاه‌های ورود و خروج کابل:

  • ورودی کابل از پشت باکس برای قوطی کلیدهای توکار استاندارد دیواری (MK / 86 type).

  • ورودی‌های شیاردار با درپوش کشویی از طرفین و زیر بدنه برای داکت و ترانکینگ روکار.

  • خروجی پورت‌ها با زاویه ۳۰ تا ۴۵ درجه رو به پایین جهت جلوگیری از شکست تارهای پچ‌کورد نوری هنگام خروج.

• جنس بدنه: پلیمر مقاوم ABS ضد اشتعال (UL94-V0) با پوشش ضد گردوغبار و تغییر رنگ.
