در این پست سعی داریم به روش ساده آموزش راه اندازی مودم های فیبر نوری هواوی رو قرار بدهیم و به زبان ساده آموزش آن را در ویدئوی آخر می بینید.

ONT های زیر تنطیمات مشابهی دارند :

HUAWEI ONT 8245 H

HUAWEI ONT 8245 A

HUAWEI ONT 8546M

نکته مهم قبل از راه اندازی و تنظیمات مودم :

بعد از ایجاد بستر FTTH و فیبر نوری در منزل یا محل کار شما مودم را به پریز فیبر نوری نصب می کنیم . اگر چراغ لاستLOS مودم بصورت قرمز چشمک زن روشن شود اتصال و پیوستگی فیبر شما تا مرکز مخابراتی برقرار نمی باشد و باید با پیمانکار خود تماس بگیرید .

اگر اتصال برقرار باشد چراغ لاستLOS خاموش و چراغ PON بصورت چشمک زن سبز رنگ در میاید . در این مرحله باید مودم توسط بخش فنی مخابرات بنام OMC در OLT مربوطه تعریف شود .

تعریف مودم در OLT توسط اکسس یا بخش OMC مخابرات :

برای تعریف مودم در OLT مخابرات سریال مودم بهمراه اطلاعات مشترک برای کارشناس فنی مخابرات ارسال می شود .سریال مودم در زیر مودم درج شده است یا می توان بعد از ورود به مودم میتوانیم از قسمت Device Information قسمت SN سریال مودم را بگیریم .

تعریف مودم در OLT توسط اکسس یا بخش OMC مخابرات :
سریال مودم فیبر نوری

ورود و تنظیمات اولیه اینترنت مودم فیبر نوری هواوی :

آی پی پیشفرض DEFULT IP مودم های هواوی بصورت ۱۹۲٫۱۶۸٫۱۰۰٫۱ می باشد و نام کاربری و کلمه عبور پیش فرض ONT هواوی بصورت زیر می باشد :

نام کاربری : telecomadmin

کلمه عبور: admintelecom

ورود و تنظیمات اولیه اینترنت مودم فیبر نوری هواوی
ورود به مودم فیبر نوری

افزودن کانکشن اینترنت مودم فیبر نوری هواوی :

بعد از ورود به مودم و اد شدن مودم توسط کارشناس فنی مخابرات چراغ پان PON مودم به رنگ سبز ثابت می شود و در این لحضه مودم آماده راه اندازی می باشد .

از گزینه های بالا به سربرگ WAN میرویم و بر روی گزینه NEW کلیک می کنیم و مطابق تصویر زیر تنظیمات را انجام می دهیم :

تنظیمات WAN در مودم های فیبر نوری هواوی :

  • تیک Enable WAN را می زنیم .
  • گزینه Encapsulation Mode را روی PPOE قرار می دهیم .
  • گزینه WAN Mode را روی ROUTE WAN قرار می دهیم .
  • گزینه Service Type را رویINTERNET قرار می دهیم .
  • گزینه WAN Mode را روی ROUTE WAN قرار می دهیم .
  • گزینه تیک Enable VLAN قرار می دهیم .
  • VLAN ID را باید از مرکز مخابرات بگیریم و وارد نماییم .
  • در قسمت بعد یوزرنیم و پسورد PPOE خود را که از مخابرات گرفته ایم انتخاب می کنیم و LAN و SSID که میخواهیم از آن سرویس بگیریم را انتخاب می کنیم .
تنظیمات مودم فیبر نوری هواوی

در آخر نیز از قسمت Status > WAN Information میتوانیم بررسی کنیم که کانکشن اینترنت ما برقرار شده است و IP گرفته یا خیر .

ثبت نام اینترنت فیبر نوری

قدم اولیه برای ثبت نام اینترنت فیبر نوری و اینترنت پرسرعت در مخابرات بررسی وجود فیبر نوری در نزدیکی محل کار ما و یا منزل ما می باشد . شما می توانید با ثبت نام در سایت فیبر نوری تهران یا در خواست در اینستاگرام TEHRANFTTH از وجود فیبر نوری فعال در نزدیکی خود اطمینان حاصل نمایید . بعد از بررسی های اولیه توسط کارشناسان فیبر نوری تهران و اطمینان از اینکه فیبر فعال در نزدیکی شما وجود دارد شما می توانید به مراکز امور مشترکین مخابرات مراجعه و ثبت نام اولیه فیبر نوری را پس از انتخاب سرویس مورد نظر انجام دهید و یا اگر وقت رفتن به امور مشترکین را ندارید برای ثبت نام اولیه اینترنت مخابرات از کارشناسان فیبر نوری تهران کمک بگیرید .

بستر سازی داخلی فیبر نوری و سرویس های FTTH

خوب تا اینجای کار سرویس اینترنت خود را انتخاب و ثبت نام شما در مخابرات انجام شده است اما صرفا این کافی نیست . باید بستر فیبر نوری در منزل یا محل کار شما وجود داشته باشد .بستر FTTH به این صورت می باشد که با توجه به تعداد واحد های محل سکونت یا دفتر کار شما باکسی با نام ATA یا FAT در پارکینگ نصب می شود . مثلا برای یک ساختمان ۸ واحدی یک باکس ATA 8 PORT یا FAT12 پورت نصب می گردد . از این باکس کابل فیبر نوری تا داخل واحد شما کشیده می شود و پریز فیبر نوری یا همان OTO در داخل واحد شما نصب می گردد . در دوطرف کابل فیبر نوری پیگتل به وسیله دستگاه فیوژن متصل می گردد و در نهایت به آداپتر نوری متصل می گردد .

OTB

بعد از انجام این موارد بستر سازی داخلی به طور کامل انجام شده است تنها کافی است که دستگاه مودم فیبر نوری (ONT) به وسیبه یک عدد پچ کورد فیبر نوری به پریز فیبر نوری با همان OTO متصل گردد .

بستر سازی بیرونی FTTH

بستر سازی بیرونی فیبر نوری و کابل کشی و اتصالات فیبر نوری در خیابان ها توسط مخابرات انجام و توسعه می یابد و در مکان هایی که تعداد درخواست فیبر نوری بیشتری وجود داشته باشد این بستر سازی زودتر و بصورت رایگان انجام می شود .

هزینه بستر سازی و کابل کشی فیبر نوری

بصورت میانگین هزینه بستر سازی داخلی و کابل کشی از باکس پارکینگ تا داخل واحد از ۳۵۰ هزار تومان برای کابل کشی حدود ۱۰ متر شروع می شود و هر چه قدر فاصله بیشتر باشد این مبلغ اضافه می گردد . اگر در بستر سازی داخلی ، باکس پارکینگ یا اگر اسپلیتر فیبر نوری و با متعلقات دیگر فیبر نوری استفاده گردد هزینه این موارد به هزینه بستر سازی داخلی اضافه می گردد .

هزینه مودم فیبر نوری

هزینه مودم فیبر نوری با توجه به قیمت دلار نوسان دارد و از ۷۰۰ هزار تومان شروع و تا ۲ میلیون تومان هم با توجه با مدل مودم متغیر می باشد . البته ناگفته نماند قیمت مودم در سیستم مخابرات فقط ۳۵۰ هزار تومان می باشد که مربوط به چند سال پیش می باشد و تامین کننده ای نیز برای آن وجود ندارد !

فیبر نوری چیست ؟

فیبر نوری یکی از محیط های انتقال داده با سرعت بالا است که از پالس های نور برای انتقال داده ها  بهره می گیرد. یک کابل فیبر نوری که کمتر از یک اینچ قطر دارد می تواند بین ۲٫۵ تا صدها گیگ اطلاعات را در ثانیه منتقل نماید . در ادامه به بخش های مختلف فیبر نوری و انواع کابل های فیبر نوری خواهیم پرداخت.

همراه ما باشید….

بخش های مختلف فیبر نوری :

با توجه به این که قبلا در مقاله زیر به تاریخچه و بخش های فیبر پرداختیم در این قسمت  زیاد توضیح نمی دهیم :

مقاله مرتبط با ساختار کابل فیبر نوری

انواع کابل های نوری

ساختار فیبر



انواع کابل های فیبر نوری بر اساس اشعه های گذرنده از آن



انواع کابل‌های فیبر نوری مطابق با استاندارد به دو دسته تک‌حالته سینگل مود  (Single mode) و چندحالته مالتی مود  (Multi mode) شناخته  می‌شوند.

 ۱٫ فیبرهای نوری تک حالته یا Single-Mode :

این نوع از فیبرها، هسته های کوچکی دارند  و قطر هسته این کابل‌ها حدود ۹ میکرومتر (µm) است و می توانند نور لیزر مادون قرمز را در طول موج ۱۳۰۰ تا ۱۵۵۰ نانومتر را در درون خود هدایت کنند .

 ۲٫ فیبرهای نوری چند حالته یا Multi mode :

دسته دوم کابل‌های فیبر نوری چند حالته (Multi mode) هستند که قطر هسته آنها در مقایسه با کابل‌های فیبر نوری تک حالته بسیار بزرگتر و برابر با ۵۰ یا ۶۲٫۵ (الی ١٠٠) میکرو متر هستند. این نوع کابل ها چندین طول موج را در بازه ۸۵۰ تا ۱۳۰۰ را با هم ارسال میکنند و از لحاظ پهنای باند نیز بسیار بزرگتر از فیبر های سینگل مود می باشند .

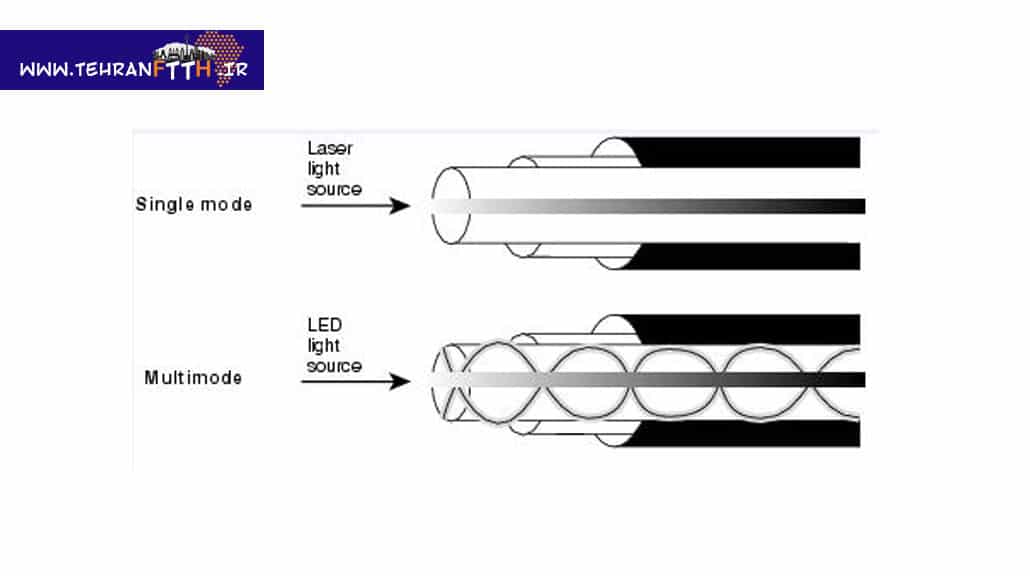

در شکل‌های زیر نحوه شکستن نور در کابل‌های Multi mode و Single mode و قطر هسته آن‌‌ها را مشاهده می‌کنید:

کابل های فیبر نوری

طول موج فیبر نوری



۳٫ گروهی دیگر از کابل های ساخته شده از پلاستیک :

این فیبر های نوری دارای هسته ای بزرگ می باشند که، نور مرئی قرمز را که از LCD گسل می شود با طول موج ۶۵۰ نانومتری از خود عبور می دهد.

انواع فیبر های نوری با توجه به مواد سازنده هسته هایشان

  • هسته فیبرنوری با ضریب شکست پله ای :

فیبر های ضریب شکست پله ای که با عبارت Step index  نیز شناخته می شوند، دسته ای از این کابل ها می باشند که لایه هسته را با ضریب شکست و قطر مشخص می کند. سپس لایه ای با ضریب شکست کم تر بر روی آن می کشند. این گونه است که کابلی به وجود می آید که ضریب شکست در میان هسته و روکش به طور ناگهانی تغییر می کند.

  • فیبرنوری با ضریب شکست مرحلهای ( تدریجی ) :

دسته ای دیگر از این فیبر ها که به فیبر های Graded Index شهرت یافته اند می باشد، که د راین دسته ضریب شکست هسته به تدریج و با دور شدن هسته از مرکز کاهش می یابد.  این میزان در مرز ۵۰ تا ۵٫۶۲ میکرون از مرکز هسته، در حداقل خود قرار دارد. همچنین باعث می شود تا ناحیه بین هسته و روکش به مانند یک آینه عمل نخواهد کرد، پرتو های نور منحنی وار می شکنند و بعد از برخورد با زاویه بحرانی مجددا به سوی هسته باز می گردد.

انواع کابل فیبر نوری بر اساس ویژگی های محیطی



  • ﮐﺎﺑﻠﻬﺎی ﻓﯿﺒﺮ ﻧﻮری ﺟﻬﺖ ﮐﺎرﺑﺮد در ﺑﯿﺮون ﺳﺎﺧﺘﻤﺎن (Outdoor Grades) :

این نوع از کابل ها در خارج از ساختمان و برای ایجاد ارتباط بین ساختمان ها استفاده می شود. حداکثر ۱۰ متر از این سیم می تواند در ساختمان قرار داشته باشد. به این منظور معمولا از کابل های مدل Loose Tube استفاده می شود. برای افزایش مقاومت این سیم ها از زره استفاده می شود.

  •  ﮐﺎﺑﻠﻬﺎی ﻓﯿﺒﺮ ﻧﻮری ﺟﻬﺖ ﮐﺎرﺑﺮد در درون ﺳﺎﺧﺘﻤﺎن (Indoor Grades) :

از این کابل ها در داخل ساختمان و برای استفاده از  Backboneا شبکه استفاده می شود. این کابل ها محافظ های فیزیکی مناسبی را دارا می باشند. این کابل ها قابلیت استفاده از  ۶ تا ۱۴۴ تیوپ را دارا می باشند، که در هر تیوپ تعداد ۲۴ عدد فیبر نوری قرار دارد. این فیبر های نوری به سبب وجود ژل بی رنگ در داخل تیوپ ها، از انعطاف پذیری بالایی برخوردار می باشند.

از ویژگی های این کابل ها می توان به انعطاف بالای این کابل ها در عین داشتن ظرافت و عدم آزاد کردن گاز سمی در زمان آتش سوزی اشاره کرد.

انواع کابل های نوری برحسب ساختار ماده آنها:

فیبر های نوری متناسب با مواد سازنده ایشان به سه

  • فیبر های نوری شیشه ای



کابل های فیبر نوری





  • فیبر های نوری ای پلاستیکی



کابل های فیبر نوری



  •  ﻓﯿﺒﺮﻧﻮری ﺳﯿﻠﯿﮑﺎ ﺑﺎ روﮐﺶ ﭘﻼﺳﺘﯿﮑﯽ ( PCS )

تقسیم می شوند.

فیبر نوری و پهنای باند آن

فیبر نوری یا Optical Fiber رشته بسیار باریکی از یک مادّه شفاف مثل شیشه است و نور وارد شده با یک شکست منطقی از یک سر وارد و ازسمت دیگر خارج می کند. فیبر نوری داری پهنای باند بالاتری از کابل‌های مسی دارد و با توجه به نوع آن ، مالتی مود و سینگل مود (تفاوت در طول موج ارسال نور) به راحتی با پهنای باند ۱۰ گیگابیت بر ثانیه و بالاتر مثلا تا ۱۰۰ گیگ بر ثانیه اطلاعات را منتقل میکند.

تاریخچه فیبر نوری

شاید اولین تلاش در سیر تکاملی سیستم ارتباط نوری به وسیله الکساندر گراهام بل در سال ۱۸۸۰ صورت گرفت که درست ۴ سال پس از اختراع تلفن، اختراع تلفن نوری (فوتوفون) یا سیستمی که صدا را تا فواصل چندین صد متر منتقل می کرد، به ثبت رساند. تلفن نوری بر مبنای مدوله کردن نور خورشید بازتابیده با به ارتعاش در آوردن آینه ای کار می کرد. گیرنده یک فتوسل بود. در این روش نور در هوا منتشر می شد و بنابراین امکان انتقال اطلاعات تا بیش از ۲۰۰ متر میسر نبود. به همین دلیل، اگرچه دستگاه بل ظاهراً کار می کرد اما از موفقیت تجاری برخوردار نبود.

اولین کسانی که در قرون اخیر به فکر استفاده از نور برای انتقال اطلاعات افتادند، انتشار نور را در جو زمین تجربه کردند. اما وجود موانع مختلف نظیر گرد و خاک، دود، برف، باران، مه و… انتشار اطلاعات نوری در جو را با مشکل مواجه ساخت. بعدها استفاده از لوله و کانال برای هدایت نور مطرح گردید. نور در داخل این کانالها بوسیله آینه‌ها و عدسی‌ها هدایت می‌شد، اما از آنجا که تنظیم این آینه‌ها و عدسی‌ها کار بسیار مشکلی بود این کار نیز غیر عملی تشخیص داده شد و مردود ماند.
ایده استفاده از انکسار (شکست) برای هدایت نور (که اساس فیبرهای نوری امروزی است) برای اولین بار در سال ۱۸۴۰ توسط Daniel Colladon و Jacques Babinet در پاریس پیشنهاد شد. همچنین John Tyndall در سال ۱۸۷۰ در کتاب خود ویژگی بازتاب کلی را شرح داد: «وقتی نور از هوا وارد آب*می شود به سمت خط عمود بر سطح خم می‌شود و وقتی از آب وارد هوا می شود از خط عمود دور می شود. اگر زاویه ی پرتو نور با خط عمود در تابش از داخل آب بزرگتر از ۴۸ درجه شود هیچ نوری از آب خارج نمی‌شود در واقع نور به طور کامل از سطح آب منعکس می شود. زاویه ای که انعکاس کلی آغاز می شود را زاویه بحرانی می نامیم.
کاکو و کوکهام انگلیسی برای اولین بار استفاده از شیشه را بعنوان محیط انتشار مطرح ساختند. آنان مبنای کار خود را بر آن گذاشتند که به سرعتی حدود ۱۰۰ مگابیت بر ثانیه و بیشتر بر روی محیط‌های انتشار شیشه دست یابند. این سرعت انتقال با تضعیف زیاد انرژی همراه بود. این دو محقق انگلیسی، کاهش انرژی را تا آنجا می‌پذیرفتند که کمتر از ۲۰ دسی بل نباشد. اگر چه آنان در رسیدن به هدف خود ناکام ماندند، اما شرکت آمریکائی (کورنینگ گلس) به این هدف دست یافت. در اوایل سال ۱۹۶۰ میلادی با اختراع اشعه لیزر ارتباطات فیبرنوری ممکن گردید. در سال ۱۹۶۶ میلادی، دانشمندان در این نظریه که نور در الیاف شیشه‌ای هدایت می‌شود پیشرفت کردند که حاصل آن از کابلهای معمولی بسیار سودمندتر بود. چرا که فیبرنوری بسیار سبکتر و ارزانتر از کابل مسی است و در عین حال ظرفیت انتقالی تا چندین هزار برابر کابل مسی دارد.
توسعه فناوری فیبرنوری از سال ۱۹۸۰ میلادی به بعد باعث شد که همواره مخابرات نوری بعنوان یک انتخاب مناسب مطرح باشد. تا سال ۱۹۸۵ میلادی در دنیا نزدیک به ۲ میلیون کیلومتر کابل نوری نصب شده و مورد بهره برداری قرار گرفته ‌است.

ساختار کابل فیبر نوری

اگر فیبر نوری را برش عرضی بزنیم متوجه ساختار چند لایه آن می شویم. سه لایه اصلی به ترتیب از درون به بیرون برابرند با:

  • هسته
  • غلاف
  • روکش خارجی هسته و غلاف از ماده ای شفاف مانند شیشه و از جنس سیلیکون ساخته می شوند.هسته و غلاف خواص نوری متفاوتی دارند و از ضریب شکست های مختلفی بهره می گیرند.

کابل، محافظی برای فیبر نوری فراهم می کند تاحدی که برای محیطی که در آن نصب شده است مناسب باشد. کابل فیبر نوری اشاره به مونتاژ کامل فیبر ها و دیگر قسمت های داخلی مثل buffer tube، ripcords، stiffeners و اعضای مقاوم که همه در یک پوشش محافظ بیرونی به نام ژاکت شامل می شوند، دارد.

کابل های فیبر نوری بسته به تعداد فیبر ها و نحوه و جایی که در آن نصب خواهند شد در انواع مختلفی وجود دارند. مهم است که کابل را با دقت انتخاب کنیم، به این دلیل که این انتخاب چگونگی نصب، اتصال یا ترمینال آسان کابل و آنچه که در آن هزینه خواهد شد را تحت تاثیر قرار خواهد داد. کار کابل، محافظت فیبر ها از شرایط محیطی مختلف در هنگام نصب از قبیل مرطوب شدن، مقاومت بالا در برابر کشش برای نصب در داکت یا کشش های مداوم در نصب های هوایی، مقاوم در برابر شعله، انعطاف پذیری بالا، مواجهه با درجه دمایی بالا یا مواد شیمیایی می باشد.

در داخل ساختمان، مقاومت کابل ها برای محافظت فیبر ها خیلی زیاد نیست، اما بهتر است در برابر آتش مقاوم باشند. در خارج ساختمان بستگی به این دارد که کابل مستقیما در خاک دفن می شود یا در داکت قرار می گیرد یا به صورت هوایی ، تمام کابل ها از لایه های حفاظت برای فیبر ها تشکیل شده اند:
(کابل های tight buffer مثل انواع Zipcord، Distribution، Loose Tube، Breakout):

یک پوشش محافظ نرم می باشد که به طور مستقیم به فیبر پوشش شده ۲۵۰ میکرونی برای ارائه محافظت اضافی فیبر، اجازه مدیریت آسان تر، حتی ترمینال مستقیم بر روی فیبر اعمال می شود.

‎ (loose tube cables) Loose Tube:‏
تیوب های پلاستیکی باریک و کوچک، شامل ۱۲ فیبر ۲۵۰ میکرون بافر شده که برای محافظت فیبر ها در کابل ها برای استفاده در محیط های بیرونی استفاده شده اند می باشند. آنها به فیبر ها اجازه می دهند تا درمقابل کشش زیاد مقاوم باشند و می توانند با مواد مسدود کننده آب برای جلوگیری از ورود رطوبت پر شوند.

عناصر و اعضای مقاوم ساز کابل فیبر نوری:
معمولا نخ آرمید، همان ماده استفاده شده در جلیقه ضد گلوله، که با نام تجاری Kevlar توسط DuPont نامیده می شود، کشش مورد نیاز برای کشیدن کابل و فراهم کردن زیرساخت برای فیبر ها در کابل را تامین می کند. الیاف آرمید به تنهایی استفاده نمی شوند به دلیل اینکه آنها مقاوم هستند اما قابل کشش نیستند. حتی اگر سخت کشیده شوند، آنها کشیده نمی شوند اما در نهایت زمانی که بیش از حد توانشان کشیده می شوند می شکنند. این تضمین می کند که اعضای مقاوم کشیده نمی شوند و همچنین راحت به فیبر های موجود در کابل متصل نمی شوند. روش مناسب کشیدن کابل های فیبر نوری این است که همیشه طناب، نوار یا سیم کشش به اعضای مقاوم متصل شود.• برخی از فیبر ها شامل یک میله فایبر گلاس مرکزی استفاده شده برای قدرت اضافی و سفت شدن کابل برای جلوگیری از پیچ خوردگی و آسیب رسیدن به فیبر ها می باشند.

• ژاکت
خارجی ترین لایه ی حفاظت برای فیبر ها که جهت محافظت در برابر محیط زیست در کابل هایی که نصب شده اند انتخاب شده اند، می باشد. کابل های خارجی همگی پلی اتیلن مشکی (PE) می باشند که دربرابر رطوبت و در معرض نور خورشید مقاوم می باشند. کابل های indoor از ژاکت های مقاوم دربرابر شعله که می تواند برای شناسایی فیبر های درون کابل کد گذاری رنگی شود استفاده می کنند. برخی کابل های outdoor ممکن است دو ژاکت با یک زره فلزی بین آنها برای محافظت از جویدگی توسط جوندگان، یا kevlar جهت محافظت از کشیدگی توسط ژاکت ها داشته باشند. کابل های indoor و outdoor یک ژاکت PE خارجی دارند که می تواند برای آشکار سازی ژاکت داخلی بازدارنده شعله برای استفاده در ساختمان ها حذف شود.

• محافظت در برابر آب و رطوبت:
کابل های نصب شده در حالت outdoor نیاز به حفاظت فیبر ها از آب و رطوبت دارند که با یک ژل یا نوار جاذب یا پودر از ورود آب به کابل که موجب آسیب دیدن فیبر ها می شود جلوگیری می کند. به طور کلی، این اعمال می شود به کابل های loose tube یا ribbon cable ها، اما مسدود کنندگان آب خشک در تعدادی کابل های tight buffer به کار برده شده در اجراهای کوتاه outdoor استفاده می شوند، مثل اتصال ساختمان به ساختمان در دانشگاه یا آنتن های وایرلس خارجی یا دوربین های CCTV.
