فیبر نوری چیست ؟

فیبر نوری یکی از محیط های انتقال داده با سرعت بالا است که از پالس های نور برای انتقال داده ها  بهره می گیرد. یک کابل فیبر نوری که کمتر از یک اینچ قطر دارد می تواند بین ۲٫۵ تا صدها گیگ اطلاعات را در ثانیه منتقل نماید . در ادامه به بخش های مختلف فیبر نوری و انواع کابل های فیبر نوری خواهیم پرداخت.

همراه ما باشید….

بخش های مختلف فیبر نوری :

با توجه به این که قبلا در مقاله زیر به تاریخچه و بخش های فیبر پرداختیم در این قسمت  زیاد توضیح نمی دهیم :

مقاله مرتبط با ساختار کابل فیبر نوری

انواع کابل های نوری

ساختار فیبر



انواع کابل های فیبر نوری بر اساس اشعه های گذرنده از آن



انواع کابل‌های فیبر نوری مطابق با استاندارد به دو دسته تک‌حالته سینگل مود  (Single mode) و چندحالته مالتی مود  (Multi mode) شناخته  می‌شوند.

 ۱٫ فیبرهای نوری تک حالته یا Single-Mode :

این نوع از فیبرها، هسته های کوچکی دارند  و قطر هسته این کابل‌ها حدود ۹ میکرومتر (µm) است و می توانند نور لیزر مادون قرمز را در طول موج ۱۳۰۰ تا ۱۵۵۰ نانومتر را در درون خود هدایت کنند .

 ۲٫ فیبرهای نوری چند حالته یا Multi mode :

دسته دوم کابل‌های فیبر نوری چند حالته (Multi mode) هستند که قطر هسته آنها در مقایسه با کابل‌های فیبر نوری تک حالته بسیار بزرگتر و برابر با ۵۰ یا ۶۲٫۵ (الی ١٠٠) میکرو متر هستند. این نوع کابل ها چندین طول موج را در بازه ۸۵۰ تا ۱۳۰۰ را با هم ارسال میکنند و از لحاظ پهنای باند نیز بسیار بزرگتر از فیبر های سینگل مود می باشند .

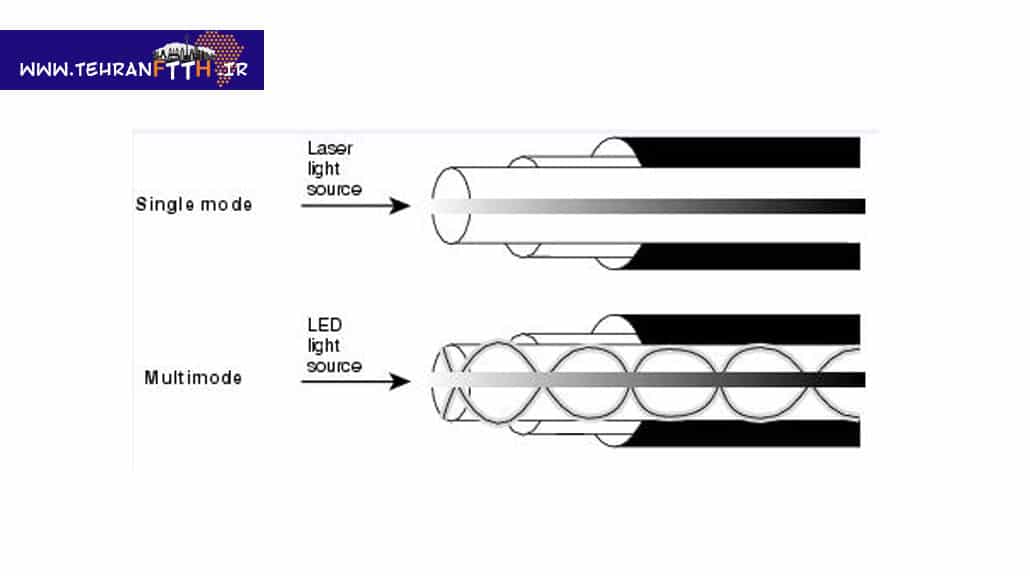

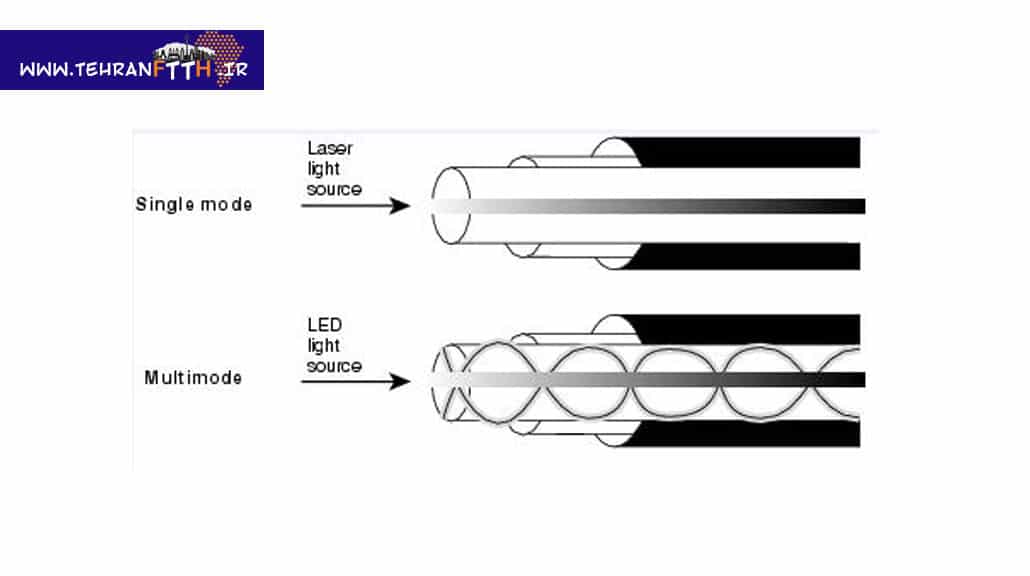

در شکل‌های زیر نحوه شکستن نور در کابل‌های Multi mode و Single mode و قطر هسته آن‌‌ها را مشاهده می‌کنید:

کابل های فیبر نوری

طول موج فیبر نوری



۳٫ گروهی دیگر از کابل های ساخته شده از پلاستیک :

این فیبر های نوری دارای هسته ای بزرگ می باشند که، نور مرئی قرمز را که از LCD گسل می شود با طول موج ۶۵۰ نانومتری از خود عبور می دهد.

انواع فیبر های نوری با توجه به مواد سازنده هسته هایشان

  • هسته فیبرنوری با ضریب شکست پله ای :

فیبر های ضریب شکست پله ای که با عبارت Step index  نیز شناخته می شوند، دسته ای از این کابل ها می باشند که لایه هسته را با ضریب شکست و قطر مشخص می کند. سپس لایه ای با ضریب شکست کم تر بر روی آن می کشند. این گونه است که کابلی به وجود می آید که ضریب شکست در میان هسته و روکش به طور ناگهانی تغییر می کند.

  • فیبرنوری با ضریب شکست مرحلهای ( تدریجی ) :

دسته ای دیگر از این فیبر ها که به فیبر های Graded Index شهرت یافته اند می باشد، که د راین دسته ضریب شکست هسته به تدریج و با دور شدن هسته از مرکز کاهش می یابد.  این میزان در مرز ۵۰ تا ۵٫۶۲ میکرون از مرکز هسته، در حداقل خود قرار دارد. همچنین باعث می شود تا ناحیه بین هسته و روکش به مانند یک آینه عمل نخواهد کرد، پرتو های نور منحنی وار می شکنند و بعد از برخورد با زاویه بحرانی مجددا به سوی هسته باز می گردد.

انواع کابل فیبر نوری بر اساس ویژگی های محیطی



  • ﮐﺎﺑﻠﻬﺎی ﻓﯿﺒﺮ ﻧﻮری ﺟﻬﺖ ﮐﺎرﺑﺮد در ﺑﯿﺮون ﺳﺎﺧﺘﻤﺎن (Outdoor Grades) :

این نوع از کابل ها در خارج از ساختمان و برای ایجاد ارتباط بین ساختمان ها استفاده می شود. حداکثر ۱۰ متر از این سیم می تواند در ساختمان قرار داشته باشد. به این منظور معمولا از کابل های مدل Loose Tube استفاده می شود. برای افزایش مقاومت این سیم ها از زره استفاده می شود.

  •  ﮐﺎﺑﻠﻬﺎی ﻓﯿﺒﺮ ﻧﻮری ﺟﻬﺖ ﮐﺎرﺑﺮد در درون ﺳﺎﺧﺘﻤﺎن (Indoor Grades) :

از این کابل ها در داخل ساختمان و برای استفاده از  Backboneا شبکه استفاده می شود. این کابل ها محافظ های فیزیکی مناسبی را دارا می باشند. این کابل ها قابلیت استفاده از  ۶ تا ۱۴۴ تیوپ را دارا می باشند، که در هر تیوپ تعداد ۲۴ عدد فیبر نوری قرار دارد. این فیبر های نوری به سبب وجود ژل بی رنگ در داخل تیوپ ها، از انعطاف پذیری بالایی برخوردار می باشند.

از ویژگی های این کابل ها می توان به انعطاف بالای این کابل ها در عین داشتن ظرافت و عدم آزاد کردن گاز سمی در زمان آتش سوزی اشاره کرد.

انواع کابل های نوری برحسب ساختار ماده آنها:

فیبر های نوری متناسب با مواد سازنده ایشان به سه

  • فیبر های نوری شیشه ای



کابل های فیبر نوری





  • فیبر های نوری ای پلاستیکی



کابل های فیبر نوری



  •  ﻓﯿﺒﺮﻧﻮری ﺳﯿﻠﯿﮑﺎ ﺑﺎ روﮐﺶ ﭘﻼﺳﺘﯿﮑﯽ ( PCS )

تقسیم می شوند.
