فیبر نوری چیست و چه کاربردهایی دارد؟ (راهنمای جامع ساختار، انواع و مزایا)
چکیده مقاله:
فیبر نوری (Optical Fiber) رشتهای فوقباریک و انعطافپذیر از جنس شیشه خالص (سیلیکا) یا پلاستیک است که اطلاعات را با استفاده از پالسهای نوری و بر پایه پدیده «بازتاب کلی نور» جابهجا میکند. این فناوری به دلیل پهنای باند فوقالعاده بالا، تأخیر (پینگ) ناچیز و مصونیت کامل در برابر امواج و نویزهای الکترومغناطیسی، ستون فقرات شبکه جهانی اینترنت و ارتباطات مدرن به شمار میرود.
فیبر نوری و تحول در پهنای باند ارتباطات
کابلهای فیبر نوری ظرفیت انتقالی به مراتب بالاتر از کابلهای مسی مرسوم (مانند زوجسیمهای تلفن و کابلهای کواکسیال) دارند. مسافت، نویز و فرکانس همواره سرعت کابلهای مسی را محدود میکنند، اما تارهای نوری به دلیل ماهیت حرکت نور، دادهها را با کمترین افت کیفیت جابهجا میکنند.
فیبرهای نوری بر اساس تعداد پرتوهای نوری که در لحظه هدایت میکنند، به دو دسته کلی تقسیم میشوند:
سینگلمود (Single-Mode): دارای هسته بسیار باریک (حدود ۸ تا ۱۰ میکرون) بوده و نور لیزر را در یک مسیر مستقیم هدایت میکند. این کابلها افت بسیار کمی دارند و برای مسافتهای طولانی، خطوط بینشهری و ارتباطات زیردریایی با سرعتهای بالای ۱۰۰ گیگابیت تا دهها ترابیت بر ثانیه استفاده میشوند.
مالتیمود (Multi-Mode): دارای هسته ضخیمتر (حدود ۵۰ تا ۶۲.۵ میکرون) است و امکان حرکت چندین طولموج نوری را فراهم میسازد. این نوع فیبر معمولاً با فرستندههای ارزانتر (LED) سازگار بوده و گزینهای بهینه برای شبکههای محلی (LAN) و فواصل کوتاه داخل ساختمانها یا مراکز داده است.
تاریخچه کوتاه؛ از فوتوفون گراهامبل تا انقلاب لیزر
ایده انتقال اطلاعات از طریق نور پیشینهای طولانی دارد:
سال ۱۸۴۰: «دانیل کولادون» و «ژاک بابینت» در پاریس برای نخستین بار نشان دادند که نور میتواند در یک مسیر منحنی آب شکست بخورد و هدایت شود.
سال ۱۸۷۰: «جان تیندال» فیزیکدان ایرلندی پدیده «بازتاب کلی» را به طور علمی اثبات کرد؛ طبق این اصل، اگر پرتوی نور با زاویهای بزرگتر از «زاویه بحرانی» (حدود ۴۸ درجه در آب) به مرز میان دو محیط با ضریب شکست متفاوت بتابد، نور خارج نمیشود و به طور کامل بازتاب مییابد.
سال ۱۸۸۰: «الکساندر گراهامبل» چهار سال پس از اختراع تلفن، دستگاه «فوتوفون» (تلفن نوری) را طراحی کرد. این سامانه صدای انسان را از طریق ارتعاش پرتوهای نور خورشید در آینهها تا فواصل چندصد متری انتقال میداد، اما به دلیل شرایط جوی (گردوغبار، باد و باران) موفقیت تجاری نیافت.
سال ۱۹۶۶: نقطه عطف تاریخی با تحقیقات دانشمندان برجسته، «چارلز کائو» (Charles Kao - برنده جایزه نوبل فیزیک و پدر فیبر نوری) و «جورج هوکهام» شکل گرفت. کائو اثبات کرد که افت سیگنال در شیشه ناشی از ناخالصیهای آن است، نه ضعف ذاتی ماده.
سال ۱۹۷۰: محققان شرکت «کورنینگ گلس» (Corning) نخستین فیبر سیلیکایی فوقخالص با افت کمتر از ۲۰ دسیبل در کیلومتر را تولید کردند. این دستاورد همراه با توسعه دیودهای لیزری، عصر مخابرات نوری را در سراسر جهان آغاز کرد.

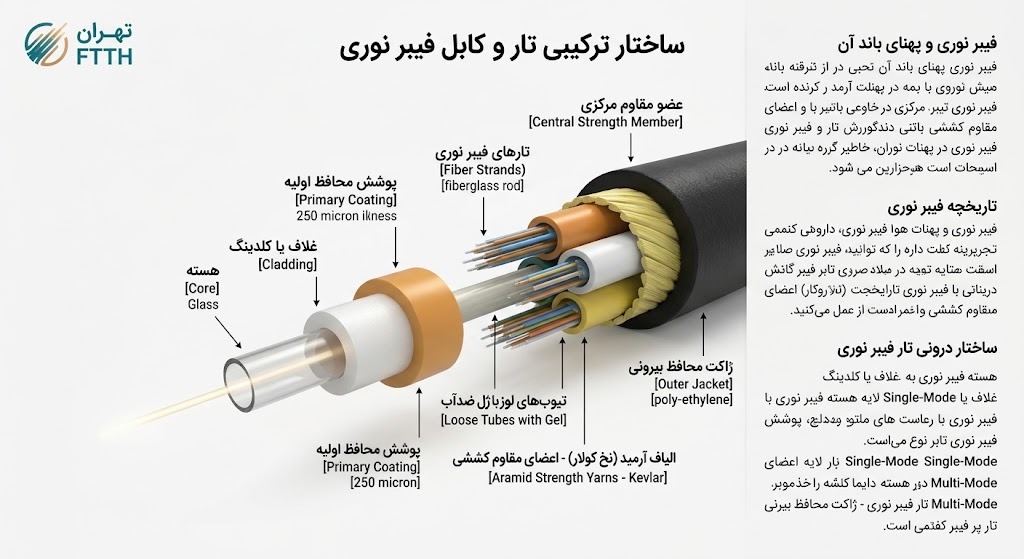

ساختار درونی تار فیبر نوری
با ایجاد یک برش عرضی روی یک تار نوری، سه لایه اصلی از مرکز به بیرون مشاهده میشود:
هسته (Core):
بخش استوانهای مرکزی که از سیلیسیم دیاکسید (شیشه) فوقالعاده خالص یا پلیمر شفاف ساخته شده و گذرگاه اصلی عبور پرتوهای نور است.
غلاف یا کلدینگ (Cladding):
لایهای شفاف که دقیقاً دور هسته را احاطه کرده است. ضریب شکست غلاف اندکی کمتر از هسته است؛ این اختلاف ضریب شکست سبب میشود فوتونهای نوری نتوانند از هسته فرار کنند و با بازتاب مداوم در مرز مشترک، در امتداد کابل به جلو هدایت شوند.
پوشش محافظ اولیه (Primary Coating / Buffer):
لایهای پلیمری (معمولاً اکریلات) به قطر حدود ۲۵۰ میکرون که هسته و غلاف را از ضربه، خراش و نفوذ رطوبت حفظ میکند.
اجزای محافظتی کابلهای فیبر نوری صنعتی
رشتههای شیشهای به تنهایی شکننده هستند؛ بنابراین در قالب کابلهایی با لایههای محافظتی مستحکم تولید میشوند:
بافر محکم (Tight Buffer):
پوشش پلاستیکی ضخیمی (معمولاً ۹۰۰ میکرون) است که مستقیماً روی پوشش اولیه ۲۵۰ میکرونی کشیده میشود. این ساختار انعطافپذیری بالایی دارد و اتصال مستقیم کانکتورها را آسان میکند؛ به همین دلیل در کابلهای داخلی ساختمان (Indoor) استفاده میشود.
تیوب لوز (Loose Tube):
لکههای نوری درون لولههای توخالی پلاستیکی معلق هستند که امکان انبساط و انقباض کابل را بدون آسیب به فیبر فراهم میکند. فضای داخل لوله معمولاً با ژل ضدآب پر میشود تا مانع نفوذ رطوبت شود؛ این ویژگی برای خطوط هوایی یا خاکی (Outdoor) ایدهآل است.
اعضای مقاومساز کششی (Strength Members):
نخهای آرمید (معروف به کولار / Kevlar که در ساخت جلیقههای ضدگلوله کاربرد دارد) درون کابل قرار داده میشوند. فیبر شیشهای مقاومت کششی ندارد؛ بنابراین در زمان کابلکشی، تمام کشش مکانیکی به این الیاف یا میلههای مرکزی فایبرگلاس (FRP) منتقل میشود تا کابل پاره نشود.
ژاکت محافظ بیرونی (Outer Jacket):
کابلهای بیرونی (Outdoor): از پلیاتیلن مشکی مقاوم (PE) ساخته میشوند که در برابر اشعه فرابنفش (UV)، تغییرات شدید دما و نفوذ آب بادوام هستند و گاهی به زره فلزی برای محافظت در برابر جویدگی جوندگان مجهز میشوند.
کابلهای داخلی (Indoor): با موادی فاقد هالوژن و بازدارنده شعله (LSZH یا Plenum) تولید میشوند تا در صورت آتشسوزی، گاز سمی و دود غلیظ ایجاد نکنند.
مسدودکنندههای رطوبت:
علاوه بر ژلهای ژلهای، از نوارهای جاذب و پودرهای خشک مخصوص استفاده میشود که در تماس با قطرات آب باد کرده و مسیر عبور رطوبت را مسدود میسازند.
موارد استفاده و کاربردهای کلیدی فیبر نوری
برخلاف سیمهای فلزی، فیبر نوری صرفاً یک ابزار اتصال مخابراتی ساده نیست؛ کاربردهای آن صنایع گوناگون را دگرگون کرده است:
اینترنت پرسرعت خانگی و تجاری (FTTH / FTTB): رساندن فیبر نوری اختصاصی به منازل و ساختمانها جهت ارائه سرعتهای گیگابیتی، استریم بدون وقفه ویدیوهای 4K/8K، بازیهای آنلاین بدون لگ و تماسهای تصویری پایدار.
دیتاسنترها و شبکههای رایانش ابری: برقراری ارتباط سریع میان هزاران سرور با نرخ انتقال بالا و پینگ نزدیک به صفر.
کابلهای زیردریایی بینقارهای: شریان اصلی شبکه جهانی وب که قارهها و اقیانوسها را با هزاران کیلومتر کابل نوری ضدآب و زرهپوش به هم متصل میکند.
پزشکی و سلامت: ساخت ابزارهای آندوسکوپی، لارنگوسکوپی و فیبروسکوپها برای تصویربرداری دقیق از درون ارگانهای داخلی بدن، و همچنین هدایت لیزرهای پرتوان جراحی چشم و پوست.
صنایع نظامی، هوافضا و دریانوردی: ارتباطات رمزگذاریشده و کاملاً ایمن در برابر شنود، بدون حساسیت به پارازیتها و پالسهای الکترومغناطیسی مخرب (EMP).
حسگرهای صنعتی: مانیتورینگ دقیق دما، فشار و لرزش در لولههای انتقال نفت و گاز، پلها و سدها بدون خطر اشتعال الکتریکی.
