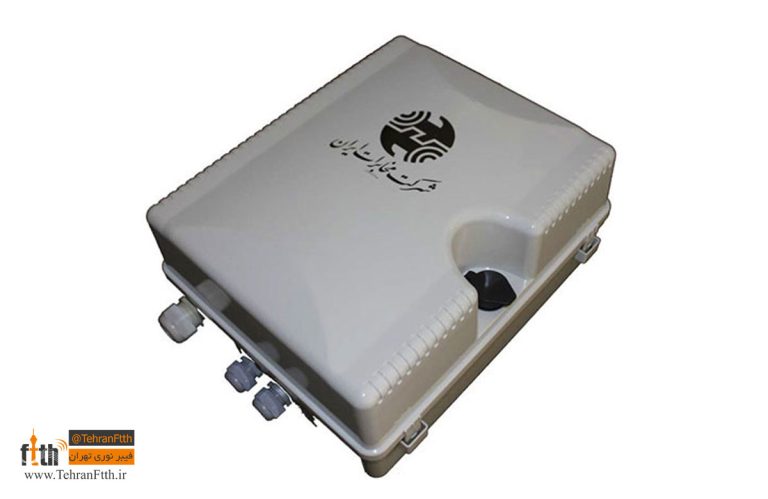

باکس FAT فیبر نوری ۴۸ کور بزرگ

باکس FAT چهل و هشت کور بزرگ (Fiber Access Terminal 48-Core / 48-Port)، بالاترین رده ظرفیت در میان ترمینال‌های توزیع دیواری و هوایی FTTX/FTTH است. این تجهیز در نقش یک هاب توزیع اصلی محلی عمل کرده و برای مجتمع‌های مسکونی بسیار بزرگ، برج‌های تجاری، شهرک‌ها، یا تجمیع انشعابات چندین کوچه روی دکل‌های مخابراتی به‌کار می‌رود.

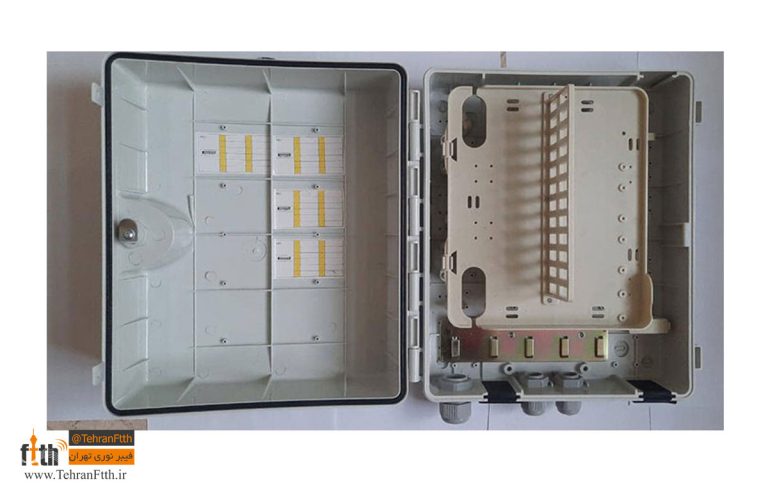

مشخصات فنی و معماری داخلی

• ظرفیت پورت‌ها:

  • پنل آداپتور با ظرفیت ۴۸ پورت SC Simplex (یا تا ۹۶ پورت در صورت پیاده‌سازی با آداپتورهای LC Duplex).

  • اغلب مدل‌ها دارای ساختار پنل ماژولار و زاویه‌دار هستند تا از تابش مستقیم نور لیزر به چشم تکنسین جلوگیری کرده و شعاع پچ‌کوردها را حفظ کنند.

• پشتیبانی از اسپلیترهای نوری:

  • جایگاه نصب تا ۶ عدد مینی‌اسپلیتر قلمی $1:8$ یا ۳ عدد اسپلیتر $1:16$.

  • در پروژه‌های متمرکز، فضای کافی برای نصب یک عدد اسپلیتر باکس/ماژولار $1:32$ یا $1:64$ (با استفاده از ۴۸ پورت فعال) وجود دارد.

• کاست‌های فیوژن (Splice Trays):

  • مجهز به ۴ تا ۶ کاست لولایی طبقه‌ای (Book-style / Flip-up).

  • هر کاست معمولاً ظرفیت نگهداری ۱۲ تا ۲۴ اسپلایس (کریمپ حرارتی) را داشته و امکان مدیریت جداگانه تارهای ورودی، خروجی و تارهای عبوری رزرو (Express Fibers) را فراهم می‌کند.

• پورت‌های ورودی و خروجی کابل:

  • ورودی (Inlet): ۲ تا ۴ گلند صنعتی ضدآب (PG21 / PG29) با واشر چندلایه مناسب برای کابل‌های فیدر قطور (۱۰ الی ۲۰ میلی‌متر) و امکان ورود کابل بدون قطع (Loop-through / Mid-span).

  • خروجی (Drop Outlet): تا ۴۸ خروجی آب‌بندی‌شده مجزا برای کابل‌های دراپ فلت ($2 \times 3\text{ mm}$) یا کابل‌های گرد ۲ الی ۵ میلی‌متری.

• بدنه و درجه حفاظت:

  • ساخته‌شده از پلیمر فشرده صنعتی و ضدضربه (ABS + PC یا SMC فشرده) با استاندارد حفاظتی IP65 یا IP66.

  • مقاومت بالا در برابر تابش نور خورشید (UV-Proof)، نفوذ باران، رطوبت و تغییرات دمایی ($-40^\circ\text{C}$ تا $+85^\circ\text{C}$).

• سیستم قفل و مهار فیزیکی: مجهز به قفل پیچی ضدسرقت یا قفل سوئیچی با کلید اختصاصی و بست‌های فولادی مستحکم داخلی جهت مهار عضو کششی مرکزی کابل (FRP/Steel Wire).

مقایسه کاربردی FAT 48 کور با ظرفیت‌های پایین‌تر
